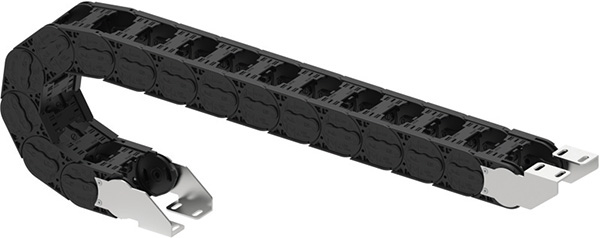

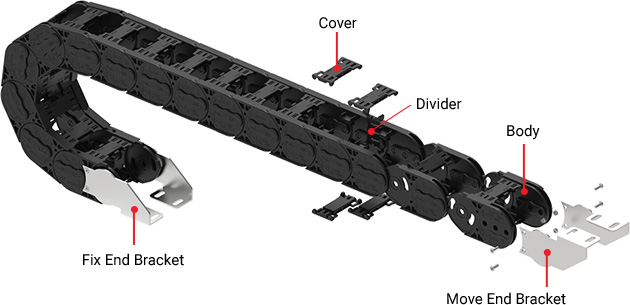

KC 100
KC 100
Installable dimension(설치가능 치수) : ~5m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 5m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |
Bracket Dimension
| Width | Dimension of Center Hole | Bracket Outer Width |
|---|---|---|
| 100 | 80 | 144 |
| 150 | 130 | 194 |
| 200 | 180 | 244 |
| 250 | 230 | 294 |
| 300 | 280 | 344 |
| 350 | 330 | 394 |

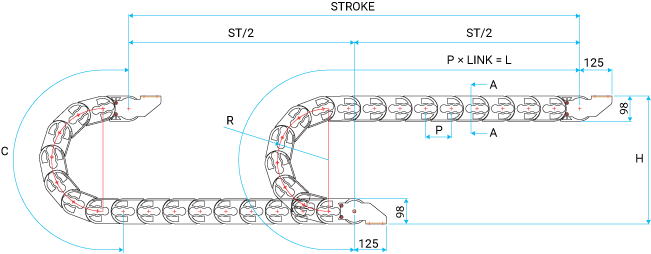

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 150 | 100 | 771 | 398 | ST/2 + C |
| 200 | 928 | 498 | ||
| 250 | 1,085 | 598 | ||
| 300 | 1,242 | 698 | ||
| 350 | 1,399 | 798 | ||
| 400 | 1,556 | 898 | ||
| 500 | 1,870 | 1,098 |
Section A-A
| Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|
| 100 | 142 | 69 | 98 |
| 150 | 192 | ||
| 200 | 242 | ||
| 250 | 292 | ||
| 300 | 342 | ||
| 350 | 392 |
Cable Insertion Method
| Divider Q’ty according to width value | ||
|---|---|---|
| W | Q'ty | |
| 0~100 | 1 |  |
| 101~200 | 2 | |
| 201~300 | 3 | |
| 301~400 | 4 | |
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| KC 100 | W250 | R250 | 1,200L | UU |
