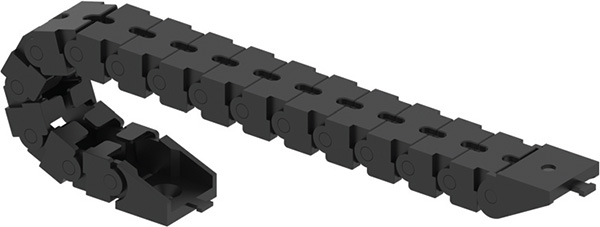

WIP 0120
WIP 0120
Installable dimension(설치가능 치수) : ~0.6m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 4m/s |
| Acceleration | 8m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

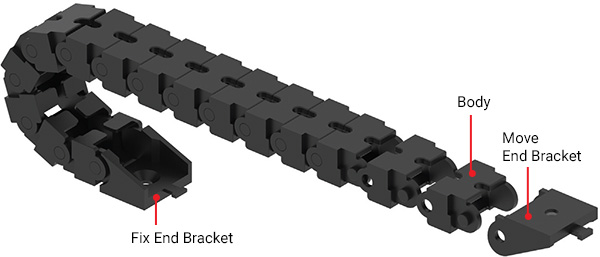

Bracket Dimension

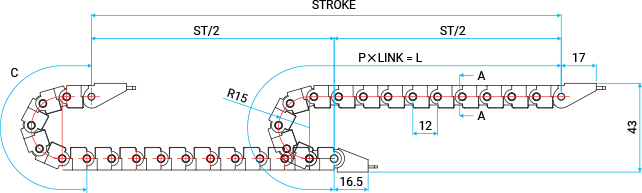

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 15 | 12 | 72 | 43 | ST/2 + C |
Section A-A
| Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|
| 13 | 19 | 8 | 11 |
Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| WIP 0120 | W30 | R15 | 180L | UD |
