WIP 0350

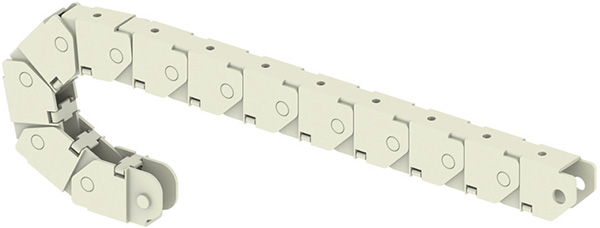

WIP 0350

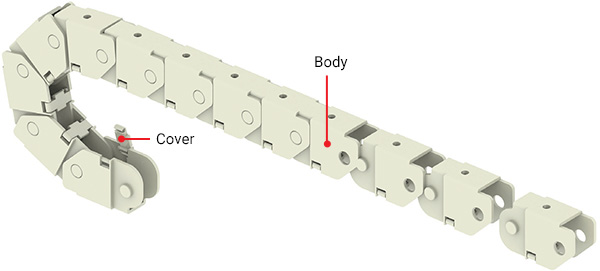

Installable dimension(설치가능 치수) : ~1m
Basic Specification
| Material | ABS |
|---|---|
| Speed | 2m/s |
| Acceleration | 6m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

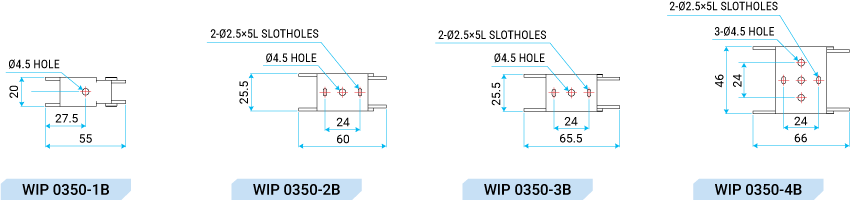

Bracket Dimension

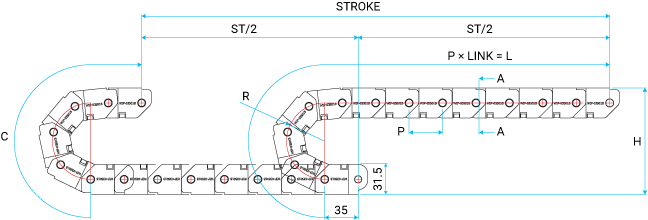

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 40 | 35 | 205 | 111.5 | ST/2 + C |
Section A-A
| W-Type | Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|---|
| 1B | 12 | 20 | 26.7 | 31.5 |
| 2B | 17.5 | 25.5 | 32.5 | 37 |
| 3B | 17.5 | 25.5 | 42.5 | 47 |
| 4B | 38 | 46 | 39.5 | 45 |
Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| WIP 0350 (1B, 2B, 3B, 4B) | W12 | R40 | 350L | - |
