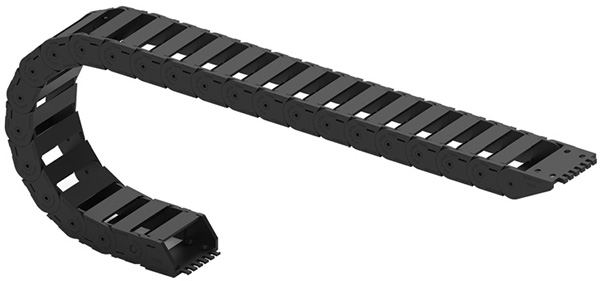

WIP 0450
WIP 0450
Installable dimension(설치가능 치수) : ~1.5m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 5m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

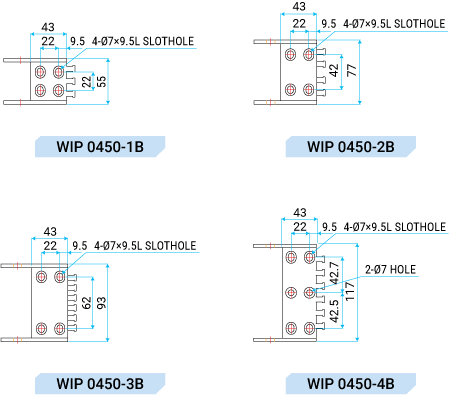

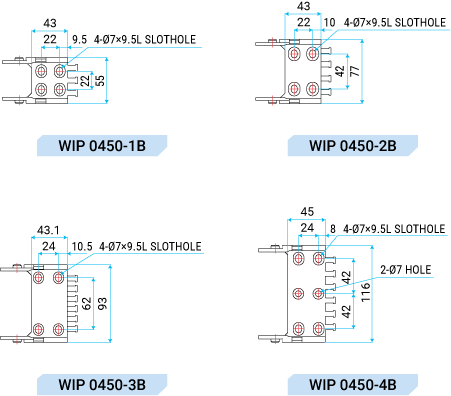

Bracket Dimension

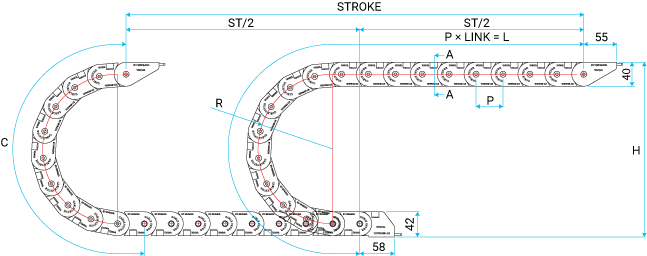

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 50 | 45 | 203 | 142 | ST/2 + C |
| 75 | 281 | 192 | ||
| 95 | 344 | 232 | ||
| 125 | 438 | 292 | ||
| 150 | 516 | 342 | ||
| 200 | 720 | 442 |
Section A-A
| W-Type | Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|---|
| 1B | 40 | 55 | 26 | 40 |
| 2B | 62 | 77 | ||
| 3B | 78 | 93 | ||
| 4B | 100 | 116 |

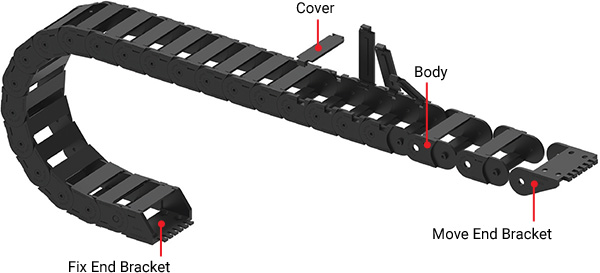

Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| WIP 0450 (1B, 2B, 3B, 4B) | W78 | R95 | 450L | UD |
