WIP 0320
WIP 0320

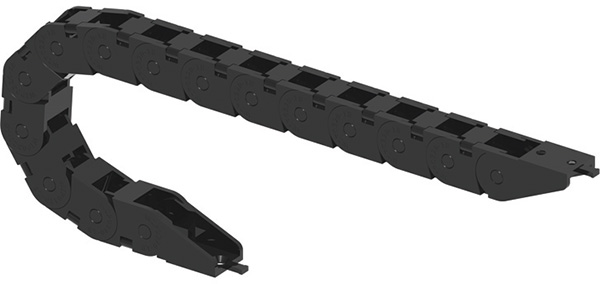

Installable dimension(설치가능 치수) : ~1.2m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 4m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

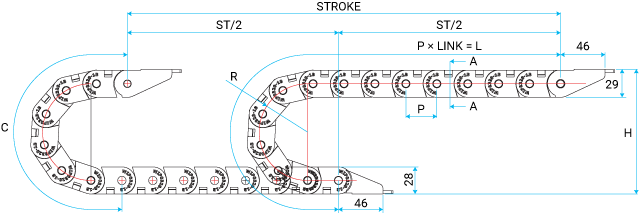

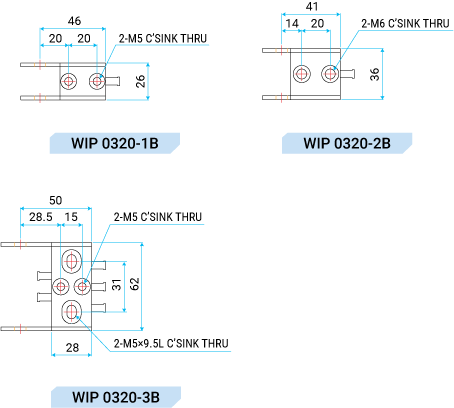

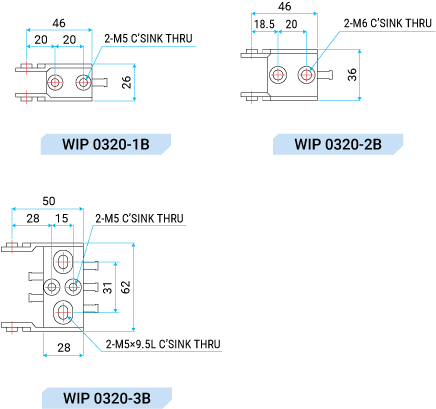

Bracket Dimension

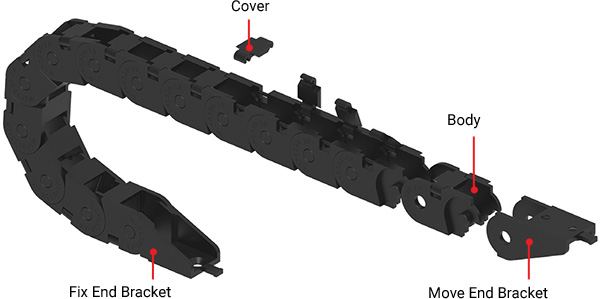

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 28 | 32 | 127 | 85 | ST/2 + C |
| 37 | 180 | 103 | ||
| 50 | 221 | 129 | ||
| 75 | 299 | 179 |
Section A-A
| W-Type | Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|---|
| 1B | 15 | 26 | 22 | 28 |
| 2B | 25 | 36 | 22 | 28 |
| 3B | 50 | 62 | 19 | 25 |
Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| WIP 0320 (1B, 2B, 3B) | W25 | R37 | 180L | UD |
